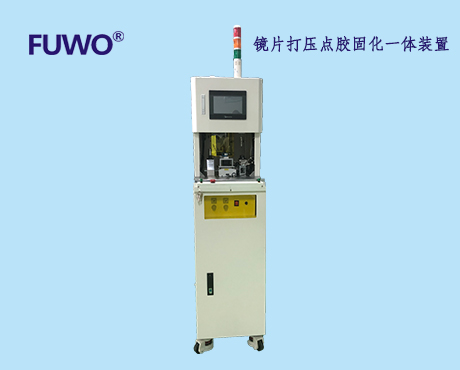

- 产品名称：镜片打压点胶固化一体装置
- 产品型号：镜片打压点胶固化一体装置
- 产品类别：自动化事业部
|
产品详细 |
|
镜片和隔圈是光学镜头不可或缺的一部分，镜片有着较为优越的光学性能，很好透光率和稳定折射率，一定的机械强度和良好的绝缘性能及很高的化 学稳定性；隔圈保证镜片之间的光学间隔及消杂光，保证光学镜头的成像质 量。但是在光学镜头中，每一个镜片和隔圈都需要组入到镜框中，而且位置的 平行度和倾斜度要求很高，把镜片和隔圈都组入镜框里位置固定后，然后进行 UV固定，强度有要求，外观上要饱满，高度有要求及不能渗透。 该装置是根据研发团队在日本著名光学企业20年经验积累，并针对国内光 学行业的现状及发展需求，研发了这款高精度的镜片和隔圈自动打压UV装置， 解决国内光学生产企业生产成本高，效率低，产品品质不稳定等一些难题。
工作流程：
①人手将镜片、隔圈和镜框放入相应的治具
② 启动开关
③ 镜片吸头吸取镜片1组入到镜框内
④ 隔圈吸头同步吸取隔圈，在镜片1组入完成后组入到镜框内
⑤ 镜片吸头吸取镜片2再组入
⑥ 镜框治具移动至点胶位置
⑦ 点胶装置自动点胶
⑧ UV自动固化
⑨ 镜框治具移动至初始位
⑩ 人手取出完成品镜框群组
|
产品参数 |
|
产品名称： 镜片打压点胶固化一体装置
产品型号： CYG-H03 落地型
外形尺寸： 650*390*1500mm（长x宽x高） 带作业架子
重量： 60KG
功能模式： 自动模式/手动模式
自动模式：生产用
手动模式：用于数据检讨和设备点检
打压功能模式：
可设置压入（1-3位）
镜片打压次数/压入延时时间
适用于新机种研发的数据采集/检讨分析
驱动模式： 自动&手动
气缸压力设定(0.2~0.5Mpa)
功率调节范围： 1~100% 可编程控制，适用广泛
|
|
